Coresun Drive vienos ašies SC14 su 24 VDC varikliu, skirtas PV, CPV montuojamiems saulės stebėjimo prietaisams
|
Modelis |
SC14 |
Kilmės vieta |
Čangdžou, Kinija |
|
Prekės ženklas |
Coresun diskas |
Tipas |
Viena ašis |
|
IP klasė |
IP65 |
Išėjimo sukimo momentas |
3,4 kN.m |
|
Pakreipimo momento sukimo momentas |
67,8 kN.m |
Laikantysis momentas |
48kN.m |
|
Spalva |
Pilka |
Nominali srovė |
Mažesnė arba lygi 4,5 A |
|
Pavaros santykis |
85:1 |
Efektyvumas |
40% |
Sukamosios pavaros charakteristikos
Pritaikius pasukamąjį guolį kaip pagrindinį komponentą, pasukama pavara gali vienu metu išlaikyti ašinę, radialinę jėgą ir pasvirimo momentą. Pasukama pavara plačiai naudojama modulinėse priekabose, visų tipų kranuose, ant darbo platformose, saulės sekimo sistemose ir vėjo energijos sistemose.
Elektrinės ir planetinės pavarų dėžės gali būti suprojektuotos pagal užsakovo reikalavimus. Sukamoji pavara turi pranašumą, nes sutaupo vietos patalpose, maksimali apkrova kompaktiška konstrukcija, ilga eksploatavimo trukmė ir mažesnės priežiūros išlaidos.
Žodynėlis
1) Pasvirimo momento sukimo momentas: sukimo momentas yra apkrova, padauginta iš atstumo tarp apkrovos padėties ir pasukamo guolio centro. Jei apkrovos ir atstumo sukuriamas sukimo momentas yra didesnis už vardinį pasvirimo momento sukimo momentą, pasukama pavara bus apversta.
2) Radialinė apkrova: apkrova vertikaliai pasukamo guolio ašiai
3) Ašinė apkrova: apkrova lygiagreti pasukamo guolio ašiai
4) Laikymo sukimo momentas: tai atvirkštinis sukimo momentas. Kai pavara sukasi atbuline eiga ir dalys nepažeistos,
5) Didžiausias pasiektas sukimo momentas vadinamas laikymo momentu.
6) Savaime užsifiksuojantis: tik tada, kai pakrauta, pasukama pavara negali suktis atbuline eiga, todėl ji vadinama savaime užsifiksuojančia.
--Klientas gali pasirinkti variklį pagal mūsų jau sukurtą pasukamos pavaros jungties matmenis.
--Galime suprojektuoti jungties struktūrą pagal kliento variklio jungties matmenis.
--Galime padėti tiekti visas dalis su hidrauliniu varikliu, nuolatinės srovės varikliu, kintamosios srovės varikliu, žingsniniu ar servo varikliu.
Tikslus valdymas: pažangi valdymo sistema leidžia SE serijos sukimosi pavarai pasiekti tikslų sukimosi valdymą. Tai svarbu programoms, kurioms reikalingas aukšto lygio automatizavimas ir sudėtingos judėjimo trajektorijos.

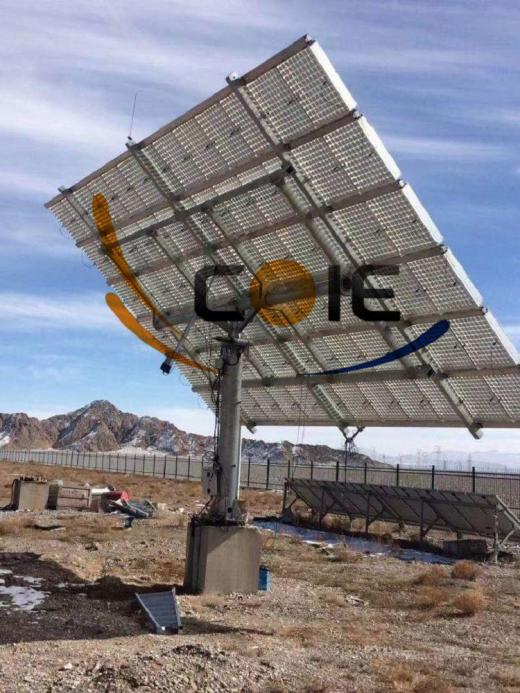

SC14 vienos ašies pasukama pavara saulės sekimui
Skirta 40-50vnt saulės kolektorių stebėjimo dizainui
1000-2000 kg krovinio svorio
SC14 pasukama pavara yra geras sprendimas 45-55㎡ saulės kolektorių vienos ašies saulės sekimo įrenginio dizainui
Coresun Drive SC14 sliekinio veleno ir pasukamo guolių apdirbimas
